TLAKOMĚR S ODDĚLOVACÍ MEMBRÁNOU
TYP 03379 (100) - spodní přípoj
TYP 03376 (160) - spodní přípoj

POUŽITÍ

Tlakoměry membránové s ocelovou membránou jsou určeny především pro těžší provozní podmínky (např. v chemickém průmyslu) a v místech, kde jsou vystavené chvění, nárazům a podobně.
Tlakoměry membránové s otevřenou přírubou DN65/PN25 jsou určeny pro měření tlaku látek s velkou hustotou, které by způsobovaly ucpávání standardních tlakoměrů.

POPIS

Jmenovitá velikost:
Typ 03379 - 100 mm
Typ 03376 - 160 mm
Třída přesnosti: 2,5%
Provedení: ČSN EN 837
Rozsah stupnice:
0...100 kPa do 0...2,5 MPa
a také všechny odpovídající rozsahy pro negativní, resp. negativní a positivní protlak
Měřící rozsah:
Stálý tlak: 75% hodnota stupnice
Proměnlivý tlak: 66% hodnota stupnice
Povolené přetížení: max. 5% z rozsahu stupnice
Přípustné teploty:
Okolí: Tmin -20°C, Tmax +60°C
Měřená látka: Tmax +60°C
Teplotní závislost:
Chyba indikace při odchylce od normální
teploty +20°C na měřícím systému
při zvýšení teploty cca. +0,3% / 10 K
při snížení teploty cca. -0,3% / 10 K
od konkrétní hodnoty stupnice
Ochranné krytí: IP65
Poznámka:
Materiál příruby a membrány je třeba zvolit podle druhu měřené látky (média)


STANDARDNÍ PROVEDENÍ

Připojení:
ocel
spodní přípoj /radial/
M 20x1,5mm, SW 22
Měřící systém:
ocelová membrána
Strojek: ocel
Číselník:
hliníkový plech, barva bílá, stupnice černá
Ukazovatel:
Typ 03379 - hliníkový plech, barva černá
Typ 03376 - ocelový plech, barva černá
Pouzdro:
Typ 03379 - hliníkový odlitek
Typ 03376 - šedá litina
Průzor: sklo přístrojové

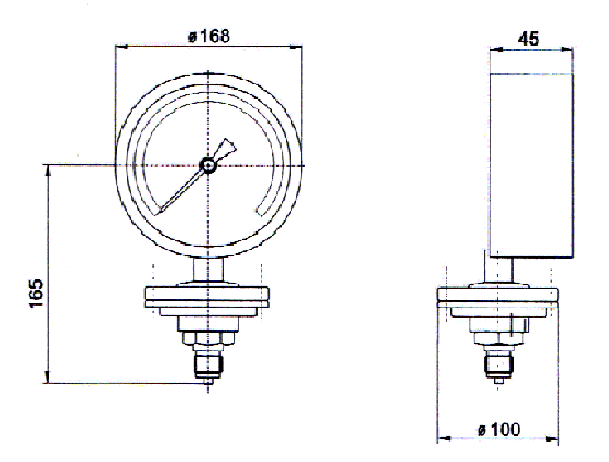

ROZMĚRY (standardní provedení)

Přípoj spodní (radial)
Typ 03379


Přípoj spodní (radial)
Typ 03376
